品概述：

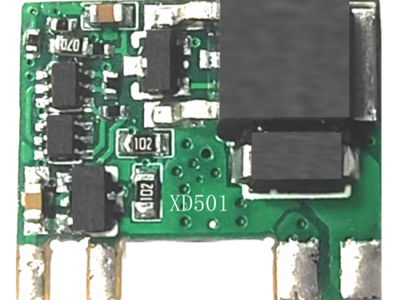

XD501为单火线串联取电模块，无需外围电路即可直接输出5V直流电压，适用于室温采集以及智能灯具控制等需要单火取电的场合。
产品特性：
* 支持最小负载大于0.5W(不同灯具有所差异)；
* 支持最大负载1000W(AC220V，阻性负载)；
* 110V/220V市电通用；
* 极小体积；
* 仅支持在不断开负载下取电。
产品应用：
外观尺寸图：
PCB板厚：1mm
引脚说明：
|
引脚编号 |
名称 |
功能描述 |
|
1 |
LIN |
火线输入 |
|
2 |
LOUT |
火线输出 |
|
3 |
GND |
电源地 |
|
4 |
VOUT |
5V直流输出 |
极限参数：
|
项目 |
极限值 |
|
5V最大输出电流 |
100mA |
|
存储温度 |
-40 ~ +80°C |
说明：实际应用中超过上述极限值可能会导致单火线串联取电模块的永久性损坏，在应用设计中请注意。
电气参数：
|
特性参数 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
VOUT输出电压 |
负载功率>0.5W,
Iout=0mA |
4.85 |
5 |
5.15 |
VDC |
|
VOUT输出电流 （注1） |
|
- |
- |
100 |
mA |
|
VOUT输出
纹波噪音 |
负载功率=1W,
Iout=10mA |
- |
- |
50 |
mVPP |
|
负载调整率 |
负载功率=10W,
Iout=1~30mA |
- |
3 |
- |
% |
|
工作温度 |
-20~70°C |
||||
上述参数值为常温下的典型值，实际应用中因工作环境，测试方式不同可能有所差异。
注1：输出电流视灯具或其它负载而定，负载功率越大，输出电流就越大。
基本应用图：
