单火线开关开发板

单火线开关(可控硅版)开发板 演示板 评估板 电路板

单火线开关(可控硅版)开发板 演示板 评估板 电路板
  • 主要参数三路单火线开关,支持联机开发调试
  • 功能特点● 支持三路负载控制; ● 负载类型:钨丝灯/节能灯/LED灯等; ● 支持最小负载:小于3W,如外部软/硬件电流控制得当 最小到1W左右; ● 支持最大负载:300W/每组,可增大散热面积来增加最大输出功率; ● 输入电压范围: 全电压市电 (90~265VAC); ● 待机电流:视外部硬件实际使用电流而定.(参考数据: PI-3V3-B4模块,待机平均电流1mA,那么输入平均电流在35uA左右) ● 支持联机开发调试,方便开关各类智能开关(触摸开关、无线遥控开关、Zigbee开关等)
  • 规格书下载三路单火线开关开发板说明书_Ver1.8

详细描述

单火线开关开发板(可控硅版本) 单火线开发板 智能开关开发  智能开关学习板 单火线开关电路板 单火线开关演示板

 助力企业客户快速开发单火线智能开关(触摸开关,无线遙控开关,Zigbee开关等):本演示/开发板主要是一个支持三路控制的单火线开关,其推出的目的是为了更好的协助智能家居研发工程师加快智能开关产品的研发速度。



【相关产品】四路单火线开发板(采用一体化单火线模块 可控硅版本)3- 300W单火线开关适用

【相关产品】单火线开发板---3-3kW大功率单火线开关(继电器版)开发板 演示板 评估板 电路板



【所使用的供电模块】单火线电源模块PI-3V3-B4 单火线电源模块PI-05V-B4


一、产品概述

本演示/开发板主要是一个支持三路控制的单火线开关,其推出的目的是为了更好的协助智能家居研发工程师加快智能开关产品的研发速度。


二、功能参数

●  支持三路负载控制;

●  负载类型:钨丝灯/节能灯/LED灯等;

●   支持最小负载:小于3W,如外部软/硬件电流控制得当    最小到1W左右;

●   支持最大负载:300W/每组,可增大散热面积来增加最大输出功率;

●   输入电压范围: 全电压市电 (90~265VAC);

●   待机电流:视外部硬件实际使用电流而定.(参考数据: PI-3V3-B4模块,待机平均电流1mA,那么输入平均电流在35uA左右)

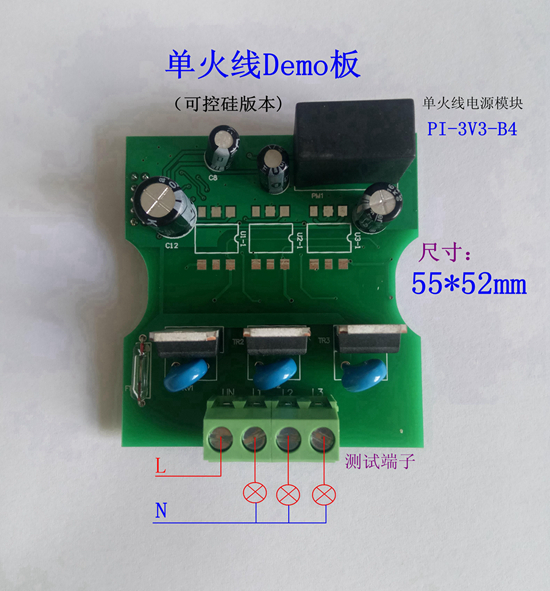

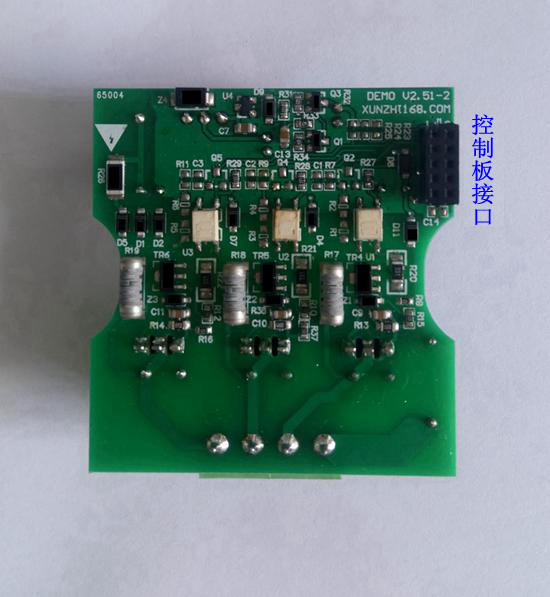

三、产品图片
 电源模块

电源模块


四、使用说明

1.开发联机调试模(默认工作模式)
     此模式是为了帮助用户快速开发单火线智能开关,大大减少前期开发调试单火部分电路的时间,只需根据实际应用功能需要(如触摸,无线遥控等等),做一块相应的MCU控制板,再与演示/开发板连接(参考下面第五部分:外部控制接口引脚说明),进行软件方面的开发调试工作。
    开发联机调试模式下,可以通过外部控制接口连接到客户自己的应用控制板(一般由MCU或专用控制IC,加上触摸模块或RF射频模块等组成),以实现各种所需要的功能(如触摸开关,遥控开关,ZIGBEE智能开关等)的快速开发调试。

在开发联机调试模式下,开发板上的所有按键操作控制无效(防止改变输出信号而与外部控制信号发生冲突并损坏开发板和外部控制板)。

2.基本功能演示模式(独立工作模式)

   此模式是为了帮助用户快速体验三路单火线开关的基本功能,验证单火线电源模块以及整个驱动电路的可行性,测验并评估该单火方案带各类灯具负载的效果。

     在基本功能演示模式下,可以通过三只按钮轻触开关S1~S3分别切换控制三路灯具负载的开/关状态。

五、外接控制接口引脚说明(略)



企业客户购买地址: http://item.taobao.com/item.htm?spm=a230r.1.14.1.CAsF8P&id=45012987268&ns=1&abbucket=18#detail
提供:单火线开关技术资料:  演示板/开发板电路原理图、PCB图及设计指南(硬体方面元件选择事项,软件方面编程思路要点等)。





单火线开关开发板 单火线开发板 智能开关开发板 智能开关学习板 单火线开关电路板  智能开关学习板 单火线开关演示板

单火线开关开发板资料来源: http://www.xunzhi168.com
