当前位置: 网站首页 > 产品展示 > 单火取电PCBA
单火取电PCBA

NB-IoT开关型室温采集器 NB-IoT单火取电PCBA 单火线电路板

NB-IoT开关型室温采集器  NB-IoT单火取电PCBA 单火线电路板
  • 主要参数
  • 功能特点1) 安装无需改线:直接安装替换传统开关,无需重新布线。 2) 适合各类灯具:如LED灯泡、节能灯、日光灯、荧光灯、灯丝灯、LED灯带、钨丝灯等。 3) 性能安全稳定:采用性的单火线技术,成熟稳定。 4) 远程控制方便:可用于NB-IoT远距离通信协议。 5) 支持小负载(参考):3W(外接控制板及控制软件相应配合优化)。 6) 输入电压范围: 全电压市电 (90~265VAC); 7)智能充电功能:根据灯具功率与电池电压不同自动调整充电电流,使其充电电流刚好能满足其控制板平均使用电流,这样能进一步预防灯具闪烁的问题。 8)备用零线端子(有零线的场合才接入,无零线场合无需额外布设零线)。
  • 规格书下载

详细描述

NB-IOT开关型室温采集器单火线PCBA方案实现NB-IOT单火线供电:

NB-IOT 86盒单火线开关型室温采集器电源板 单火开关取电模块
NB-IOT单火开关取电方案 NB-IOT单火开关室温采集电源板



NB-IOT开关



NB-IOT开关单火取电电源板具有智能充电功能:根据灯具功率与电池电压不同自动调整充电电流,使其充电电流刚好能满足其控制板平均使用电流,这样能进一步预防灯具闪烁的问题。

NB-IOT开关单火线PCBA



单火线PCBA名称

顶层

底层

典型应用

所用模块

ZigBee单火线底板PCBA

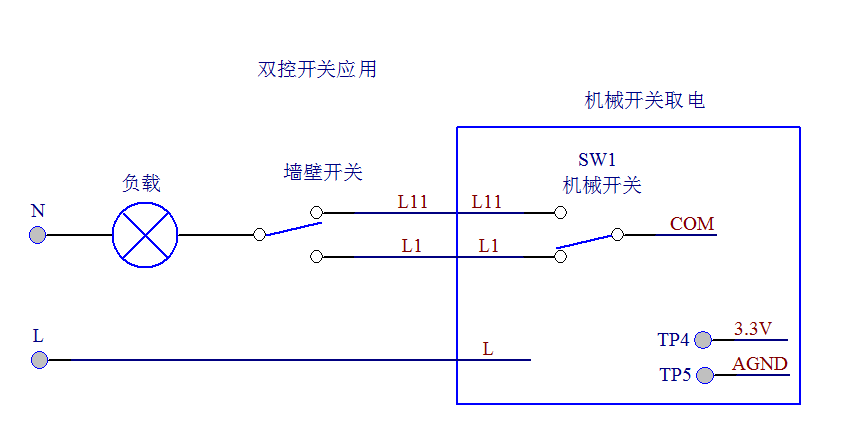

*具有双控功能(兼营传统机械双控,无需更改布线)



电源模块

电源模块

ZigBee单火线开关

BLE蓝牙Mesh单火线开关

LoRa单火线开关

433/868无线单火线开关

XD3390A

XD-KC024

XD3023

NB-IoT单火线取电PCBA(机械开关版本

*具有充电电路及智能充电功能:自动为电容或电池充电

电源模块

电源模块

NB-IOT开关型室温采集器(机械开关型

XD3390A

XD-KC024

NB-IoT单火线取电PCBA(智能开关版本)

*具有充电电路及智能充电功能:自动为电容或电池充电

电源模块

电源模块

NB-IOT开关型室温采集器(智能开关型)

XD3390A

XD-KC024





备注以上表中图片NB-IoT单火驱动部分的电路板(底板),并不是全套成品NB-IoT智能开关的电路板,它不包括控制部分(触摸,遥控,MCU,ZigbeeNB-IoT......等)。



电源模块

电源模块





NB-IOT开关单火线PCBA特点

1) 安装无需改线:直接安装替换传统开关,无需重新布线。

2) 适合各类灯具:如LED灯泡、节能灯、日光灯、荧光灯、灯丝灯、LED灯带、钨丝灯等。

3) 性能安全稳定:采用性的单火线技术,成熟稳定。

4) 远程控制方便:可用于NB-IoT远距离通信协议。

5) 支持小负载(参考):3W(外接控制板及控制软件相应配合优化)

6)  输入电压范围: 全电压市电 (90~265VAC)

7)智能充电功能:根据灯具功率与电池电压不同自动调整充电电流,

使其充电电流刚好能满足其控制板平均使用电流,这样能进一步预防

灯具闪烁的问题。

8)备用零线端子(有零线的场合才接入,无零线场合无需额外布设零线)。



参考阅读:

基于NB-IOT的86盒单火线开关型室温采集器解决方案

NB-IOT单火开关取电方案 NB-IOT单火开关室温采集电源板


标签:  NB-IoT开关 NB-IoT单火 室温采集器 单火线供电PCBA 单火取电PCBA 单火线电路板
